Das CATIA 3DEXPERIENCE-Portfolio umfasst mehr als 50 Rollen, die die Benutzererfahrung in den Bereichen Design, Maschinenbau, Elektrotechnik und Hydraulik sowie Systemtechnik unterstützen.
CATIA 3DEXPERIENCE bietet eine einfache und intuitive Umgebung für alle Arten von Konstruktion und Design. Benutzer haben nun eine Aktionsleiste am unteren Bildschirmrand, die Befehle im Kontext der aktuellen Aufgabe enthält.
Diese sind sinnvoll in Gruppen organisiert, die reale Arbeitsprozesse widerspiegeln, sodass die gewünschte Funktion leicht zu finden ist. Es werden Standard-Symbole verwendet, was eine schnelle Einarbeitung der Benutzer und eine sofortige Steigerung der Produktivität ermöglicht.
Was ist neu in CATIA 3DEXPERIENCE R2015x?
CATIA R2015x bietet eine neue Möglichkeit zur Steigerung der Produktivität mit CATIA Generative Shape Design.

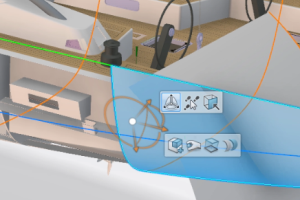

Verbesserte intuitive Benutzeroberfläche und neue kontextbezogene Symbolleiste: Effizienteres Entwerfen präziser parametrischer Formen mit weniger Interaktionen. Neue immersive kontextbezogene Symbolleiste: Führen Sie Designbefehle entsprechend der aktuellen Auswahl aus (die kontextbezogene Symbolleiste bietet entsprechende Funktionen wie Schneiden, Teilen, Trimmen oder Vereinigen). Jetzt können Sie ganz einfach Geometrien durch direkte Manipulationen erstellen, indem Sie die kontextbezogene Symbolleiste in Kombination mit dem Roboter verwenden und die Funktion mithilfe der Definitionsleiste in die Spezifikationsstruktur einfügen.
Dynamische Modellierung von Systemen mit einem Mechatronik-Ingenieur
CATIA R2015x bietet Verbesserungen für das Systemdesign und den Produktentwicklungsprozess, der interdisziplinäres Modellieren, Simulieren, Testen und Steuern vereint.

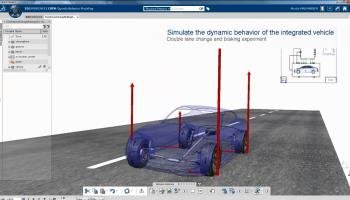

Verbesserte Rolle des Mechatronik-Ingenieurs. Ein einfaches Beispiel wäre die Modellierung und Analyse der Anfangsbeschleunigung eines Mechanismus aus dem statischen Zustand als Reaktion auf eine aufgebrachte Last. Vollständige Modellierung und Simulation der physikalischen Eigenschaften interdisziplinärer Systeme, die Hydraulik, Elektronik, Mechanik und eingebettete Software kombinieren (z. B. das Bremssystem eines Autos).
Die Rolle „Composites Braiding Designer” für die Simulation des Flechtprozesses

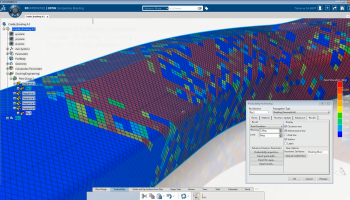

Mit dieser neuen Rolle können Sie Verbundbauteile entwerfen, die im Flechtverfahren hergestellt werden, bei dem eine Spinnmaschine Verbundfasern um einen Dorn legt und verwebt. Die verbesserte Simulationsumgebung ermöglicht es Entwicklern, die Faserverläufe auf komplexen Oberflächen vorherzusagen und zu visualisieren sowie die Maschinenparameter zu optimieren, um die gewünschte Faserausrichtung zu erreichen, die den mechanischen Anforderungen entspricht. Die Erzeugung der genauen Form der Matrize erfolgt automatisiert ohne physisches Prototyping und sorgt für eine höhere Qualität der geflochtenen Produktionsteile.
Mit Plastic Mechanical Designer können Sie komplexe Teile mit erweiterten Funktionen zur Simulation von Kunststofffüllungen konstruieren.

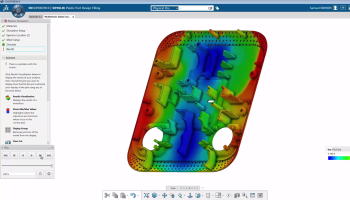

Mit dieser Rolle können Sie komplexe Teile mit erweiterten Funktionen zur Simulation von Kunststofffüllungen konstruieren. Der Kunststoffsimulationsassistent hilft Ihnen dabei, die Simulation mit nur wenigen Mausklicks einfach einzurichten. Merkmale wie Einspritzstellen und Gitter lassen sich mühelos beschreiben. Verschiedene Indikatoren für Kunststoffkonstruktionen, wie z. B. Dellen und Lufteinschlüsse, können sofort analysiert werden, um die Konstruktion zu optimieren. So können Sie Ihre Konstruktionen von Anfang an unter technologischen Gesichtspunkten entwerfen.
Visual Experience Designer sorgt für eine höhere fotorealistische Bildqualität und Integration in kreative Werke.

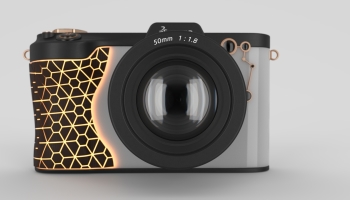

Die Funktion ermöglicht eine „lebendige“ Echtzeit-Rendering-Visualisierung, sodass der Designer direkt in einer realistischen visuellen Umgebung arbeiten kann. Das Rendern und Erstellen von Illustrationen mit fotorealistischen Bildern in hoher Qualität ist so einfach wie die Verwendung einer Kamera. Es bietet eine integrierte Benutzeroberfläche zur Steuerung von Umgebungen, Beleuchtung, Materialanwendung und Produktvisualisierung mit interaktiven „Global Illumination”-Raytracing-Algorithmen für präzise Designlösungen.
Die Nvidia VCA-Unterstützung erweitert die Möglichkeiten des interaktiven Renderings. Zu den neuen Funktionen für den kreativen Arbeitsablauf von Artworks gehören die Unterstützung des Imports von Adobe Illustrator SVG-Dateien und die Möglichkeit, komplexe Markierungen und Texturen auf 3D-Objekte zu legen.
Erweiterung von CATIA im Bereich Planung und Bauwesen mit drei neuen Rollen
Concept Structural Designer: Ermöglicht Architekten, Bauingenieuren und Beratern die Verwaltung der Gesamtanordnung der Gebäudekonstruktion, einschließlich Primärbalken, Sekundärbalken und Fundamentelementen.

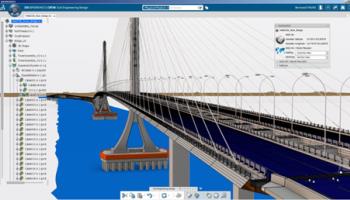

Bauingenieur: Entwerfen, analysieren und arbeiten Sie gemeinsam an einem zivilen Infrastrukturprojekt, beispielsweise unter Berücksichtigung typischer Merkmale solcher Projekte wie Umfang und Geländebeschaffenheit, mithilfe einer umfangreichen Reihe von Anwendungen. Außerdem können Bauingenieure sich auf die Planung der Infrastruktur vorbereiten, indem sie ein realistisches 3D-Modell des Geländes und der unterirdischen Bauwerke erstellen.
Architektur-Detailplaner: Bietet eine Umgebung für die gemeinsame Entwicklung, in der Architekten, Planer, Berater und Gebäudeeigentümer zusammenarbeiten können.
Offene Systeme dank FMI-Unterstützung

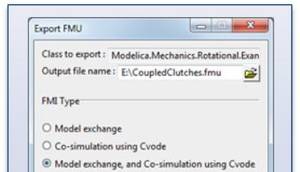

Systemingenieure können von mehr Offenheit profitieren, dank der neuen Unterstützung des Functional Mockup Interface (FMI)-Standards. FMI ist ein offener Standard für den Austausch von Systemmodellen zur gemeinsamen Nutzung von Modellen und zur gemeinsamen Modellierung. Exportieren Sie Modelica-Systemmodelle aus CATIA als Functional Mockups (FMU) zur Überprüfung in einem anderen System, z. B. in Hardware-in-the-Loop- (HIL) oder Real-Time-Analysis- (RTA) Testumgebungen. Ebenso können FMUs aus anderen Tools importiert werden, um diese Systemkomponenten in CATIA gemeinsam zu simulieren.
