In fase di montaggio, l’elettricista rileva un errore nella numerazione dei cavi: sullo schema è indicata una marcatura, mentre nella documentazione ne è indicata un’altra. Il team torna ai file, verifica le ultime modifiche, cerca chi e quando ha apportato la modifica, e il software ECAD, invece di controllare il processo, diventa di fatto il luogo in cui l’errore si ripete nei documenti correlati. Il prezzo di un caso del genere è un montaggio rifatto, un ritardo nella consegna, materiali aggiuntivi e ore di comunicazione superflua tra ingegneri, produzione e acquisti. Non si tratta di una casualità, ma di un tipico problema sistemico degli strumenti ECAD non parametrici, in cui ogni modifica richiede un aggiornamento manuale in tutti i documenti correlati.
Nell’ECAD non parametrico, lo schema elettrico funziona spesso come un insieme di disegni e tabelle separati. L’ingegnere modifica il numero di un filo, sostituisce un componente o corregge un collegamento, e poi aggiorna manualmente questi dati nello schema, nelle specifiche, nella documentazione dei cavi e nella distinta base. Per un manager, questo è paragonabile a Excel senza formule: la tabella sembra ordinata, ma ogni valore deve essere ricalcolato manualmente. Ecco perché i normali strumenti CAD, le soluzioni simili ad AutoCAD o alcuni sistemi specializzati obsoleti creano il rischio di discrepanze impercettibili.
Il software ECAD parametrico funziona secondo una logica diversa: i dati sono interconnessi, quindi una modifica viene automaticamente applicata a tutta la documentazione. Se cambia un cavo, un terminale o un componente, il sistema aggiorna gli schemi, i report, le etichette e le specifiche correlati senza duplicazione manuale. È proprio su questo approccio che si basa SOLIDWORKS Electrical, una soluzione per i team a cui è importante controllare non solo i disegni, ma anche l’intera logica elettrotecnica del progetto. È come Excel con le formule: si modifica un valore e il sistema ricalcola automaticamente tutto ciò che dipende da esso.
La modifica del numero di un cavo in un sistema non parametrico sembra una cosa da poco solo a prima vista. L’ingegnere cambia la designazione in un punto, ma poi deve trovare manualmente tutti i riferimenti negli schemi, nelle tabelle dei cavi, nelle specifiche, nella marcatura e nella distinta base. Se anche un solo documento non viene aggiornato, l’installatore riceve dati contraddittori: uno schema riporta un numero, la tabella un altro, l’etichettatura un terzo. In una situazione del genere, il software ECAD non aiuta più a controllare il progetto, ma costringe il team a cercare dove si sia “persa” la modifica.
Anche una sola modifica di questo tipo può richiedere 5-8 ore di lavoro: circa 1 ora per individuare la discrepanza, altre 2 ore per rielaborare i documenti, a cui si aggiungono la ricontrollo, l’approvazione e la comunicazione con il reparto di montaggio. Se l’errore viene individuato prima dell’avvio della produzione, il team perde tempo. Se viene rilevato già nella fase di assemblaggio dell’armadio, di posa dei cavi o di acquisto dei materiali, alle ore di lavoro si aggiungono costi reali: parti rielaborate, cavi in eccesso, rimarcatura e slittamento delle scadenze di consegna.
L’ECAD tradizionale spesso costa caro non a causa di un unico errore grave, ma a causa di decine di piccole operazioni manuali che si accumulano durante il processo di progettazione. Quando i dati non sono collegati tra loro, ogni copia, sostituzione di un componente o modifica parallela crea il rischio di discrepanze negli schemi, nelle specifiche e nella documentazione di produzione. È proprio in questi momenti che l’approccio non parametrico inizia a influenzare non solo il lavoro dell’ingegnere, ma anche le scadenze, gli acquisti e i costi dei materiali.
La copia di uno schema già pronto fa risparmiare tempo solo se il sistema aggiorna automaticamente i dati collegati. Nel software non parametrico, insieme allo schema è facile copiare vecchi numeri di cavi, componenti obsoleti o errori precedenti, per poi correggerli manualmente nelle specifiche, nelle tabelle dei cavi e nella distinta base.
La sostituzione di un singolo relè o morsetto può innescare un’intera serie di modifiche manuali. Se il software ECAD non collega il componente allo schema, alla marcatura, ai report e alla documentazione, l’ingegnere deve verificare autonomamente tutti i punti in cui tale componente è menzionato, senza tralasciare alcuna riga.
Quando più ingegneri lavorano su file separati senza blocchi, controllo delle versioni e un database unico, c’è il rischio di sovrascrivere le modifiche altrui. Un tecnico ha aggiornato lo schema, un altro ha modificato in parallelo la specifica, e poi il team perde tempo a cercare la versione aggiornata e a ripristinare la logica del progetto.
Il ROI del passaggio al software ECAD parametrico non si vede bene nelle presentazioni, ma nelle ore che il team non deve più dedicare alla verifica manuale di schemi, distinte base e tabelle dei cavi. Nei materiali di Dassault Systèmes sono descritti casi in cui, dopo l’implementazione di SOLIDWORKS Electrical, le aziende hanno ridotto i tempi di preparazione della documentazione, diminuito il numero di errori negli schemi e trasferito più rapidamente i dati alla produzione. Ad esempio, nel caso di Shred-Tech, la generazione della distinta base elettrica è passata da cinque giorni a circa quattro ore, mentre le dimensioni dei quadri elettrici si sono ridotte del 10%. Ciò dimostra che i risparmi non si ottengono solo in fase di progettazione, ma anche negli acquisti, nell’assemblaggio e nel controllo della produzione. I principali risultati del passaggio si manifestano più spesso nei seguenti ambiti:
Per il manager questo significa un budget più prevedibile: meno correzioni d’emergenza, meno ricontrolli e meno situazioni in cui l’errore “salta fuori” già in fase di assemblaggio. Pertanto, il passaggio a SOLIDWORKS Electrical dovrebbe essere valutato non solo come l’acquisto di un nuovo strumento, ma come un modo per ridurre il costo nascosto di ogni modifica ingegneristica.

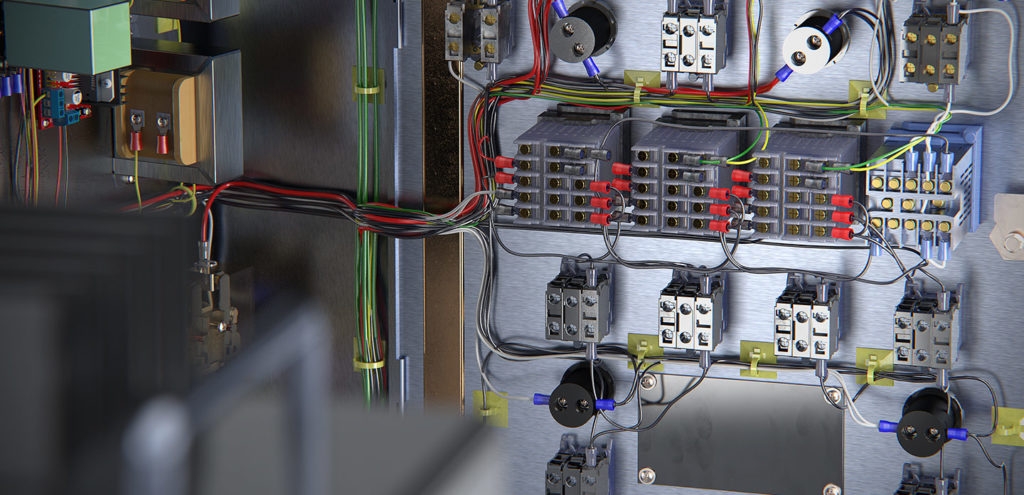

Senza l’integrazione ECAD-MCAD, elettricisti e meccanici lavorano spesso in realtà parallele: uno progetta lo schema e i collegamenti dei cavi, l’altro il telaio, il pannello, i fissaggi e lo spazio per il montaggio. Di conseguenza, il meccanico potrebbe non vedere dove l’elettricista ha posato il cavo, mentre l’elettricista potrebbe non vedere se c’è spazio sufficiente per il percorso effettivo, il raggio di curvatura e la disposizione dei componenti. SOLIDWORKS Electrical 3D risolve questo problema grazie alla diretta integrazione con SOLIDWORKS 3D CAD: cavi, componenti, tracciati e modello meccanico operano in un unico ambiente. Il team individua i conflitti prima della produzione, anziché quando l’armadio è già assemblato o i componenti sono già stati ordinati.
Quando si sceglie un software ECAD, non bisogna guardare solo al prezzo della licenza. È più importante capire se lo strumento aiuterà a ridurre le modifiche manuali, gli errori nella documentazione e i costi dei materiali. Ecco cosa cercare nella scelta:
È proprio in base a questi criteri che occorre valutare le soluzioni moderne, in particolare SOLIDWORKS, se un’azienda intende integrare la progettazione elettrica con il modello 3D e i dati di produzione. È proprio questo l’approccio pratico alla scelta di uno strumento che debba funzionare senza inutili controlli manuali.
La scelta del software ECAD influisce direttamente sul costo di ogni errore: in fase di schema, approvazione, acquisto, assemblaggio e produzione. GEO-MENTOR vi aiuterà a valutare l’attuale processo di progettazione elettrica, a individuare i punti in cui il team perde tempo e materiali e a mostrare come SOLIDWORKS Electrical possa ridurre le modifiche manuali, le discrepanze nella documentazione e il rischio di rilavorazioni. Per capire se la soluzione è adatta al vostro team, potete rivolgervi a GEO-MENTOR per una consulenza, una valutazione dei compiti e una dimostrazione delle funzionalità del sistema.
Il software ECAD parametrico lavora con i dati, non solo con la grafica. Se cambia il numero di un cavo, un componente o un collegamento, il sistema aggiorna gli schemi, le tabelle, le specifiche e i report correlati. Negli strumenti 2D tradizionali, queste modifiche vengono spesso eseguite manualmente. Questo aumenta il rischio di discrepanze tra lo schema, la distinta base e la documentazione di montaggio.
Non sempre. Spesso l’azienda effettua una transizione graduale: inizialmente trasferisce gli schemi standard, configura le librerie dei componenti, crea modelli di report e forma il team. GEO-MENTOR può aiutare a valutare quali processi è opportuno modificare immediatamente e quali è meglio adattare gradualmente.
Sì, soprattutto se il team lavora con schemi ripetitivi, armadi complessi, tracciati dei cavi e modifiche frequenti. SOLIDWORKS Electrical aiuta a ridurre la duplicazione manuale dei dati, a coordinare le parti elettriche e meccaniche e a creare più rapidamente la documentazione per la produzione.
